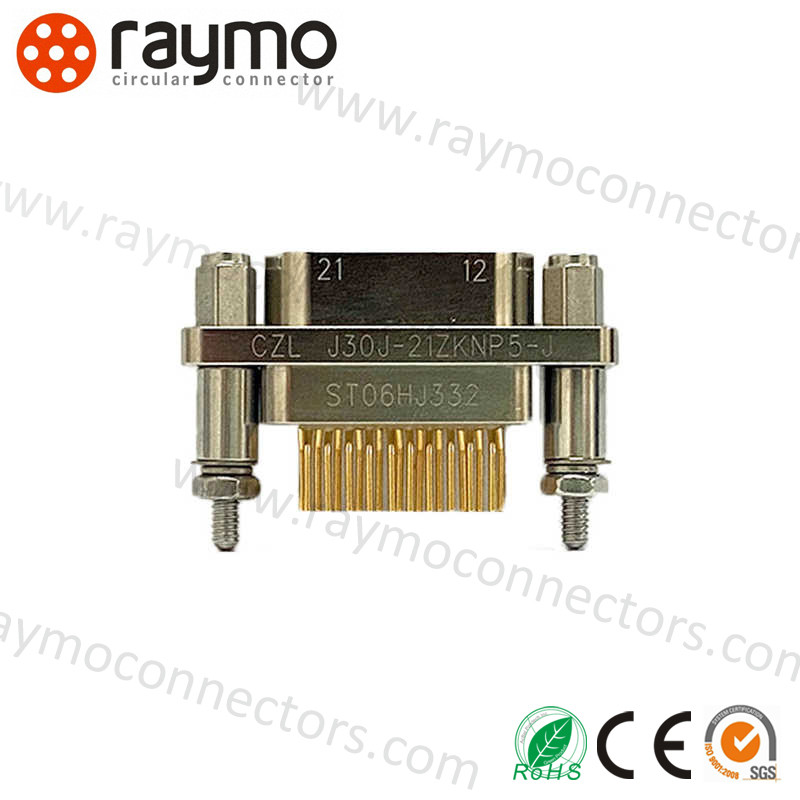

Konektor Mikro-D MIL-Spec Seri J30J Tahan Air Berkinerja Tinggi Deskripsi
Seri Raymo J30J adalah konektor kecil berdensitas tinggi yang digunakan di mana konektor d-sub standar biasanya digunakan, tetapi ukuran dan berat menjadi perhatian.
Ini setara dengan konektor mikro-D seri ITT Cannon MDM MIL-DTL-83513.
Konektor Mikro-D MIL-Spec Seri J30J Tahan Air Berkinerja Tinggifitur utama:
-
Seri ini setara dengan seri MDM USA;
-

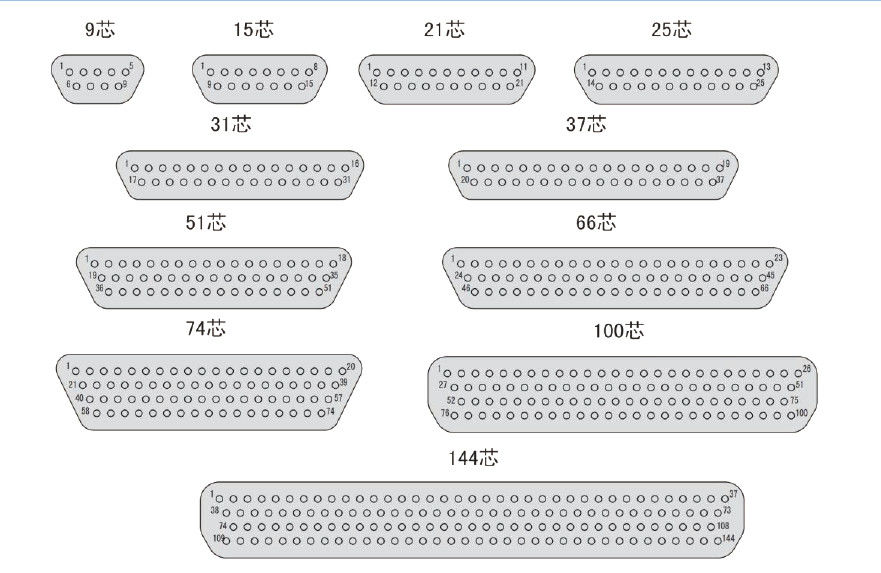

Sembilan jenis: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Area penampang kawat yang dipasangkan: 0,1～15 mm2;
-
Seri ini menggunakan pin fleksibel berdensitas tinggi;
-
Memenuhi persyaratan GJB2446 “Cangkang terpolarisasi, spesifikasi umum konektor listrik persegi panjang mikro miniatur” (setara dengan MIL-C-83513);
Konektor Mikro-D MIL-Spec Seri J30J Tahan Air Berkinerja TinggiParameter
|
Kategori
|
Konektor mikro-D seri ITT Cannon MDM
|
|
Nomor bagian
|
J30J-15TJ
|
|
Tipe Konektor
|
Steker
|
|
Orientasi
|
Flensa Persegi Hermetik
|
|
Tipe Kontak
|
Pin Pria
|
|
Jumlah Posisi
|
15
|
|
Tipe Pemasangan
|
Pemasangan Panel
|
|
Pengakhiran Kontak
|
Solder
|
|
Peringkat Perlindungan
|
IP67
|
Konektor Mikro-D MIL-Spec Seri J30J Tahan Air Berkinerja Tinggikinerja teknis
|
Tegangan Uji
|
600 Vac pada tingkat son
150 Vac pada 70.000 kaki (23410 meter)
|
|
Peringkat Arus
|
3 Ampo
|
|
Resistansi Kontak
|
’8 milliohm maksimum pada 3 amp
10 milliohm maksimum pada 1 miliamp: ML-STD-202 Metode 307
|
|
Resistansi Isolasi
|
5000 megaohm minimum pada 500 Vdo
|
|
Permeabilitas Magnetik
|
2.0μ(konektor tanpa perangkat keras)
|
|
Vakum Termal
|
per NASA SP-R-0022 (hanya kelas luar angkasa)
|
|
Masa Pakai Kawin
|
500 siklus minimum
|
|
Semprotan Garam
|
48 jam ML-STD-1344 Metode 1001 Kondisi B
|
Konektor Mikro-D MIL-Spec Seri J30J Tahan Air Berkinerja Tinggigambar
Konektor Mikro-D MIL-Spec Seri J30J Tahan Air Berkinerja TinggiAplikasi
* Avionik, radar
* Sistem rudal dan panduan
* Sistem telekomunikasi
* Sistem navigasi
* Pusat penelitian
