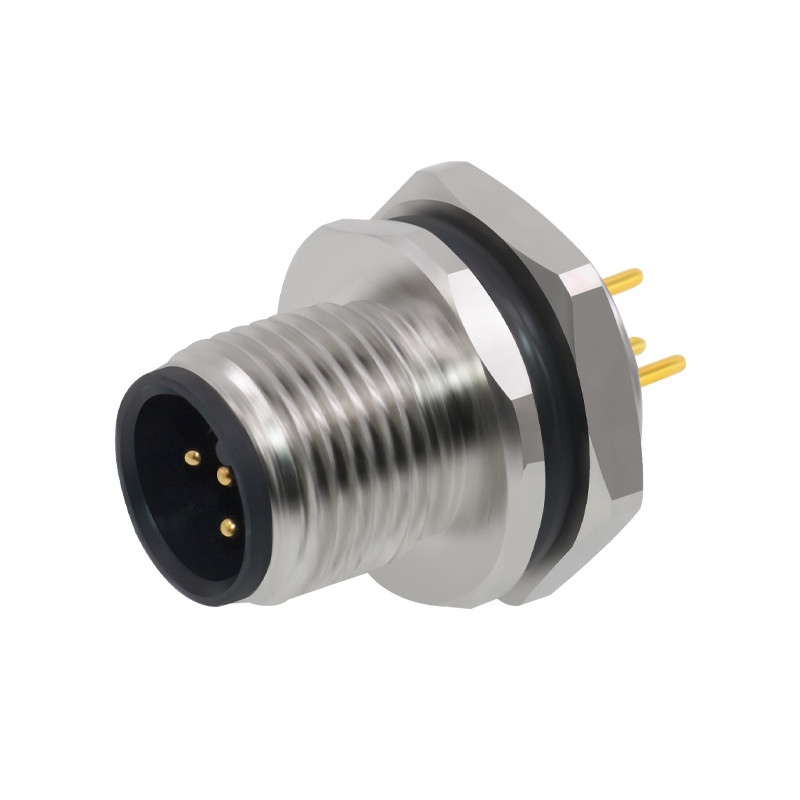

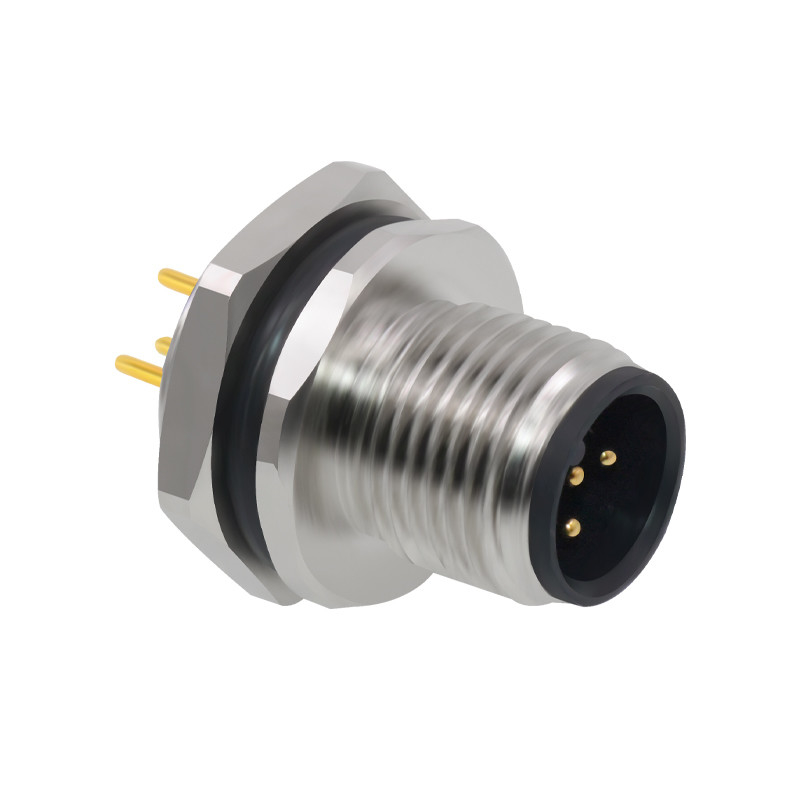

Pengunci M12 Pria Dudukan Panel, Sekrup Die-cast, Tipe PCB, Dipasang di belakang
Konektor dan rakitan kabel BINDER M12
Steker kabel m12 yang cocok dengan soket m12 dicetak langsung di kabel. panjang kabel. Panjang dapat ditentukan oleh pengguna. Misalnya, 1 meter, 2 meter, 5 meter, 10 meter, dll.
Steker M12 standar untuk sistem bus, cocok untuk sensor tekanan, sensor fotolistrik, Koneksi listrik berbagai sensor seperti encoder dan instrumen adalah suku cadang standar dengan kemampuan tukar yang kuat dan tersedia dalam stok.
M12 dapat disesuaikan dengan kepala ganda pria, kepala ganda wanita, satu pria dan satu wanita, satu pria ke dua wanita, dll., silakan konsultasikan layanan pelanggan untuk detailnya
Informasi umum untuk BINDER M12
| Standar: | IEC 61076-2-101 |
| Suhu ambien: | -25℃ ~ +90℃ |
| Sisipan konektor: | PA |
| Kontak konektor: | Kuningan dengan pelapisan emas |
| Mur/sekrup kopling: | Paduan seng dengan pelapisan nikel |
| Segel/O-ring: | Resin epoksi/FKM |
| Resistansi isolasi: | ≥100MΩ |
| Resistansi kontak: | ≤5mΩ |
| Perisai: | Tidak tersedia |
| Benang dudukan: | PG9 |
| Peringkat IP: | IP67 dalam kondisi terkunci |
Data kelistrikan & Data mekanis untuk BINDER M12
| Kontak | Tersedia
pengkodean | Arus terukur | Tegangan | Kontak
terminasi |
| A/C | D/C |
| 03 pin | A/B/C | 4A | 250V | 250V | PCB |
| 04 pin | A/B/C/D | 4A | 250V | 250V | PCB |
| 05 pin | A/B/C | 4A | 60V | 60V | PCB |
| 06 pin | C | 2A | 30V | 30V | PCB |
| 08 pin | A | 2A | 30V | 30V | PCB |
Apa Perbedaan Antara Pengkodean Konektor M12?
Berkode A sebagian besar digunakan dalam sensor, aktuator, motor, dan sebagian besar perangkat standar lainnya. biasanya antara 2 dan 12 pin.
Berkode B sebagian besar digunakan dalam kabel jaringan untuk koneksi Fieldbus, termasuk sistem yang beroperasi dengan Profibus. biasanya memiliki antara 3 dan 5 pin.
Berkode C terutama digunakan dengan sensor dan aktuator AC, dan juga memiliki alur ganda untuk keamanan tambahan. memiliki antara 3 dan 6 pin.
Berkode D biasanya digunakan dalam kabel jaringan untuk sistem Ethernet dan ProfiNet. mentransfer data hingga 100 Mb dan biasanya menyediakan 3 hingga 5 pin.
Berkode S untuk aplikasi daya ac.
Berkode T untuk aplikasi daya dc.
Berkode X dapat mentransfer data dalam jumlah besar hingga 10Gb dengan kecepatan tinggi, akan selalu memiliki 8 pin.
Pengantar perusahaan Raymo
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED sebagai profesional dalam desain dan pembuatan segala jenis konektor dan kabel khusus, telah mengumpulkan pengalaman yang kaya dalam pengembangan dan produksi untuk berbagai jenis kabel dan adaptor konektor terkait. Dengan Kabel RED/Teradek Bond/ARRI Camera, Kabel Daya Kamera Canon / Sony, Kabel SDI, Kabel USB, Kabel Video, Kabel CCD... Kami menyediakan berbagai layanan OEM/ODM yang melayani aplikasi dan persyaratan yang berbeda.
Produk kami banyak digunakan dalam berbagai lingkungan dan aplikasi yang keras, seperti perangkat kontrol industri, peralatan medis, peralatan pengukuran dan inspeksi, peralatan audio & visual dan industri, dll. Selain itu, memiliki kompatibilitas yang sangat baik dengan banyak pemasok terkemuka.
Kami selalu berpegang pada semangat inovasi, terus memperkenalkan seri produk baru termasuk konektor data M5, M8, M9, M12, M16, M23 dan lainnya. Dengan sertifikat IP68, ISO9001, Rohs, CE, REACH yang disetujui.

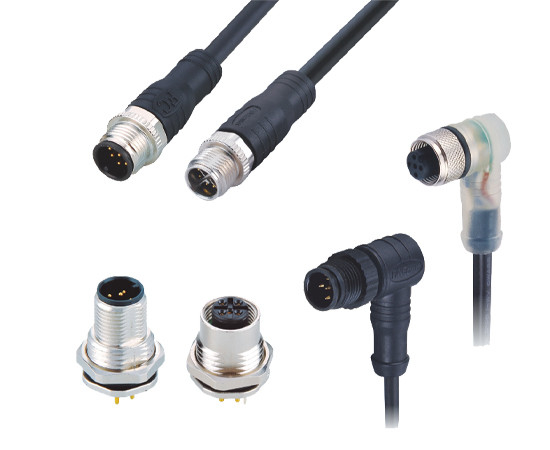

Gambar konektor Binder M12
