Konektor Seri ONTS-BS-1(2) Ukuran Casing 12 Pin Female Plug dengan Lampiran Ekor (Opsional)-ONTS-BS-1-7/12-P12-1-B
ONTS-BS-1-7/12-R12-1-V, Konektor
Deskripsi Prct Industri ONTS-BS-1(2) KONEKTOR:
ONTS-BS-1(2) Konektor listrik melingkar seri OHS, metode koneksi mengadopsi koneksi bayonet, bentuk koneksi ujung bagian kontak adalah las, prct memiliki karakteristik koneksi dan pemisahan cepat, ukuran kecil, kepadatan tinggi, ketahanan lingkungan yang baik, keandalan tinggi, soket tanpa lampiran ekor, plug dapat mengambil lampiran ekor plastik lurus, cocok untuk sirkuit DC AC.
Pada saat yang sama, dapat dicocokkan dan dipertukarkan dengan suku cadang asli seri ONTS-BS-1(2) Rusia.
Konektor ONTS-BS-1(2), dirancang untuk bekerja dalam sirkuit listrik arus searah,
arus bolak-balik (seringkali hingga 3 MHz) dan arus impuls.
Konektor ONTS-BS-1(2) terdiri dari plug pengencang hermetik dan soket kabel non-hermetik
untuk pemasangan volume, memiliki polarisasi multi-pin dari badan, melindungi
dari koneksi yang tidak terstandarisasi.
Koneksi konektor adalah bayonet.
Plug dibuat tanpa selubung, soket dengan selubung plastik lurus.
Skema penempatan kontak, jumlah dan diameter kontak diberikan dalam tabel 1.
Pelapisan kontak dalam konektor: ONTS-BS-1 - pelapisan perak, ONTS-BS-2 - pelapisan emas.
Konektor diproduksi untuk pemasangan internal dalam operasi iklim yang sesuai
dengan persyaratan teknis BR0.364.030 TU, (lampiran "5").
Industri ONTS-BS-1(2) Fitur KONEKTOR:
- Ukuran Ringkas: Ideal untuk aplikasi di mana ruang terbatas.
- Performa Tinggi: Mampu menangani kecepatan data dan tingkat daya tinggi meskipun ukurannya kecil, membuatnya cocok untuk berbagai aplikasi.
- Konstruksi Tahan Lama: Dibangun dari bahan berkualitas tinggi untuk memastikan masa pakai yang lama, bahkan di lingkungan yang keras.
- Pemasangan Mudah: Memungkinkan pemasangan dan pembongkaran yang cepat dan mudah, menghemat waktu dan tenaga selama perakitan dan pemeliharaan.
Indikator Teknis
| Indikator | Nilai |
| Resistansi Kontak | ≤5mΩ |
| Resistansi Isolasi | ≥1000MΩ (Dalam kondisi normal) |
| Suhu Lingkungan | - 60°C~85°C |
| Getaran | 1-5000HZ 20g |
| Benturan | 1000g(sekali);100g(beberapa kali); |
| Diameter Kontak | Φ1.0mm |
| Umur Mekanis | Masukkan dan cabut 250 kali |
| Jam Kerja | 5000 jam |
Arus Kerja, Tegangan Operasi
| Ukuran Standar Casing | Jumlah Kontak | Arus Kerja Kontak Tunggal (A) | Arus Total (A) | Tegangan Operasi (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Deskripsi Model
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Melingkar | Bayonet | Ultra-kecil | 1 Pelapisan Perak, 2 Pelapisan Emas | Jumlah Kontak / Ukuran Standar Casing | B - Soket Persegi (pin), P - Plug Melingkar (soket) | 1. Tanpa lampiran ekor 2. Dengan lampiran ekor lurus tanpa pelindung | Posisi Kunci | Semua cuaca |
Tipe:1-Tanpa lampiran ekor (Klik untuk Melihat)
| No. Suku Cadang Rusia | No. Suku Cadang Cina | No. Suku Cadang Amphenol |
| ONTS-BS-1-4/10-V1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONTS-BS-1-7/12-V1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONTS-BS-1-10/14-V1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONTS-BS-1-19/18-V1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONTS-BS-1-32/22-V1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONTS-BS-1-50/27-V1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
Tipe:2-Dengan lampiran ekor lurus tanpa pelindung (Klik untuk Melihat)
| No. Suku Cadang Rusia | No. Suku Cadang Cina | No. Suku Cadang Amphenol |
| ONTS-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONTS-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONTS-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONTS-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONTS-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONTS-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |

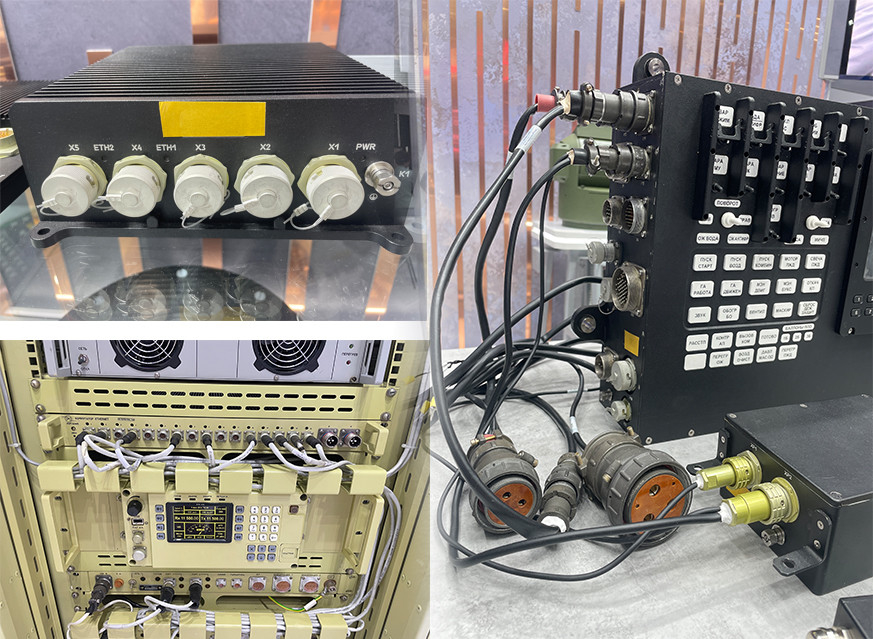

Aplikasi KONEKTOR 38999:
Informasi Perusahaan KONEKTOR 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED sebagai profesional dalam desain dan pembuatan semua jenis konektor dan kabel khusus, telah mengumpulkan pengalaman yang kaya dalam pengembangan dan produksi untuk berbagai jenis kabel dan adaptor konektor terkait. Dengan Kabel Kamera RED/Teradek Bond/ARRI, Kabel Daya Kamera Canon / Sony, Kabel SDI, Kabel USB, Kabel Video, Kabel CCD... Kami menyediakan berbagai layanan OEM/ODM yang melayani berbagai aplikasi dan persyaratan.
Produk kami banyak digunakan dalam berbagai lingkungan dan aplikasi yang keras, seperti perangkat kontrol industri, peralatan medis, peralatan pengukuran dan inspeksi, peralatan audio & visual dan industri, dll. Selain itu, memiliki kompatibilitas yang sangat baik dengan banyak pemasok terkemuka.
Kami selalu berpegang pada semangat inovasi, terus memperkenalkan seri produk baru termasuk konektor data M5, M8, M9, M12, M16, M23 dan lainnya. Dengan sertifikat IP68, ISO9001, Rohs, CE, REACH yang disetujui.
Kustomisasi KONEKTOR 38999:
Konektor Push Pull Melingkar RAYMO LEMO - Nama Merek: RAYMO
- Nomor Model: Konektor Fischer
- Tempat Asal: CINA
- Pelapisan Kontak: Emas
- Jenis Kelamin: Pria/Wanita
- Gaya Penggandengan: Dorong-Tarik
- Konektor Metrik Keras
- Konektor Kabel Listrik
- Konektor Melingkar Industri
Semua konektor dapat disesuaikan sesuai permintaan pelanggan!
