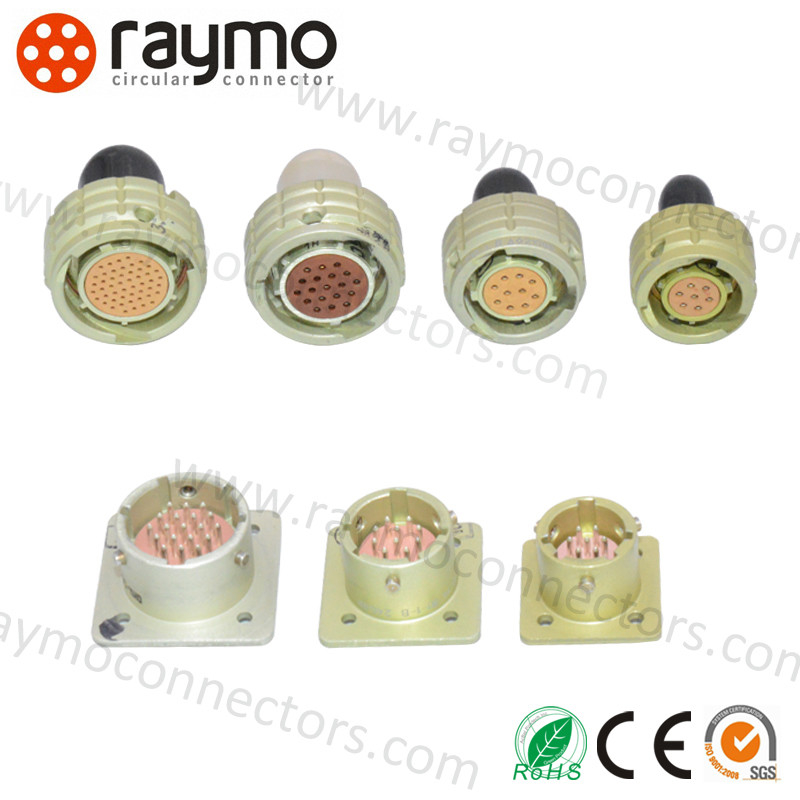

Deskripsi Prct Militer ONC-BS-1(2) KONEKTOR:
ONC-BS-1(2) Konektor listrik melingkar seri OHS, metode koneksi mengadopsi koneksi bayonet, bentuk koneksi ujung bagian kontak dilas, prct memiliki karakteristik koneksi dan pemisahan cepat, ukuran kecil, kepadatan tinggi, ketahanan lingkungan yang baik, keandalan tinggi, soket tanpa sambungan ekor, steker dapat mengambil sambungan ekor plastik lurus, cocok untuk sirkuit DC AC.
Pada saat yang sama, dapat dicocokkan dan dipertukarkan dengan bagian asli dari seri ONC-BS-1(2) Rusia.
Konektor ONC-BS-1(2), dirancang untuk bekerja dalam rangkaian listrik konstan,
bolak-balik (sering hingga 3 MHz) dan arus impuls.

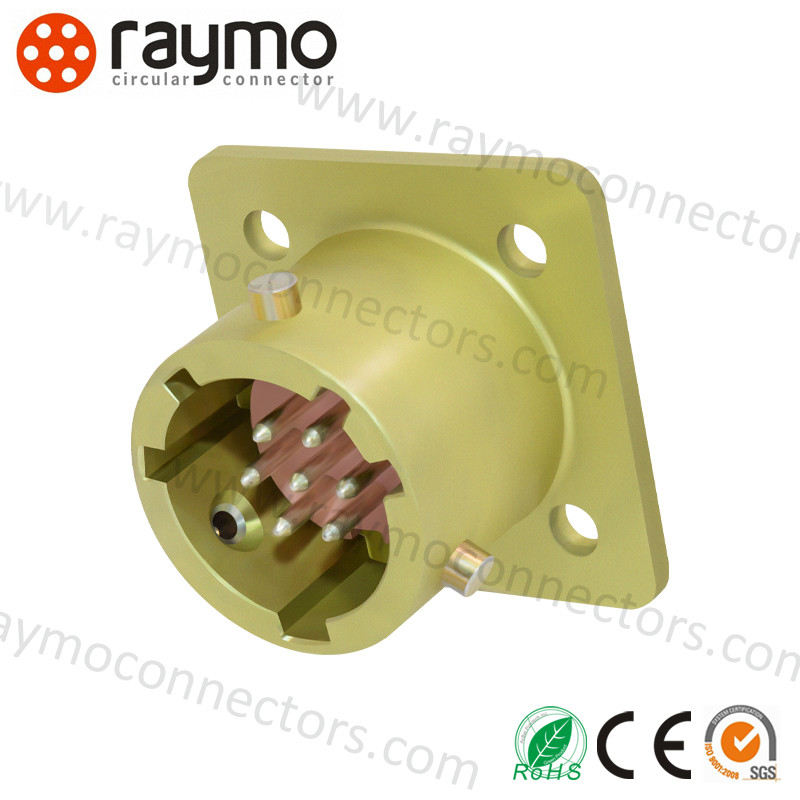

Konektor ONC-BS-1(2) terdiri dari selongsong hermetik dan soket kabel non-hermetik
soket untuk pemasangan volume, memiliki polarisasi tubuh yang luas, melindungi
dari gangguan yang tidak diinginkan.
Koneksi konektor - bayonet.
Selongsong dibuat tanpa cangkang, soket dengan cangkang plastik.
Skema penempatan kontak, jumlah dan diameter kontak diberikan dalam tabel 1.
Pelapisan kontak dalam konektor: ONC-BS-1 - perak, ONC-BS-2 – emas.
Konektor diproduksi untuk pemasangan internal dalam
sesuai dengan persyaratan teknis BR0.364.030 TU, (penerimaan “5”).
Militer ONC-BS-1(2) Fitur KONEKTOR:
- Ukuran Kompak: Ideal untuk aplikasi di mana ruang terbatas.
- Kinerja Tinggi: Mampu menangani laju data dan tingkat daya yang tinggi meskipun ukurannya kecil, membuatnya cocok untuk berbagai aplikasi.
- Konstruksi Tahan Lama: Terbuat dari bahan berkualitas tinggi untuk memastikan masa pakai yang lama, bahkan di lingkungan yang keras.
- Pemasangan Mudah: Memungkinkan pemasangan dan pembongkaran yang cepat dan mudah, menghemat waktu dan tenaga selama perakitan dan pemeliharaan.
Indikator teknis
| Indikator |
Nilai |
| Resistansi Kontak |
≤5mΩ |
| Resistansi isolasi |
≥1000MΩ (Dalam kondisi normal) |
| Suhu sekitar |
- 60°C~85°C |
| Getaran |
1-5000HZ 20g |
| Dampak |
1000g (sekali); 100g (beberapa kali); |
| Diameter kontak |
Φ1.0mm |
| Masa Pakai Mekanis |
Masukkan dan cabut 250 kali |
| Jam kerja |
5000 jam |
Arus kerja, Tegangan pengoperasian
| Ukuran standar Shell |
Jumlah Kontak |
Arus kerja kontak tunggal (A) |
Total Arus (A) |
Tegangan Pengoperasian (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Deskripsi model
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Melingkar |
Bayonet |
Ultra-kecil |
1 Pelapisan perak, 2 Pelapisan emas |
Jumlah kontak / Ukuran standar shell |
B - Square Receptacle (pin), P - Circular plug (socket) |
1. Tanpa sambungan ekor 2. Dengan sambungan ekor lurus tanpa pelindung |
Posisi kunci |
Semua cuaca |
Tipe:1-Tanpa sambungan ekor
| No. Bagian Rusia |
No. Bagian Cina |
No. Bagian Amphenol |
| ONC-BS-1-4/10-B1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-B1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-B1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-B1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-B1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-B1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |

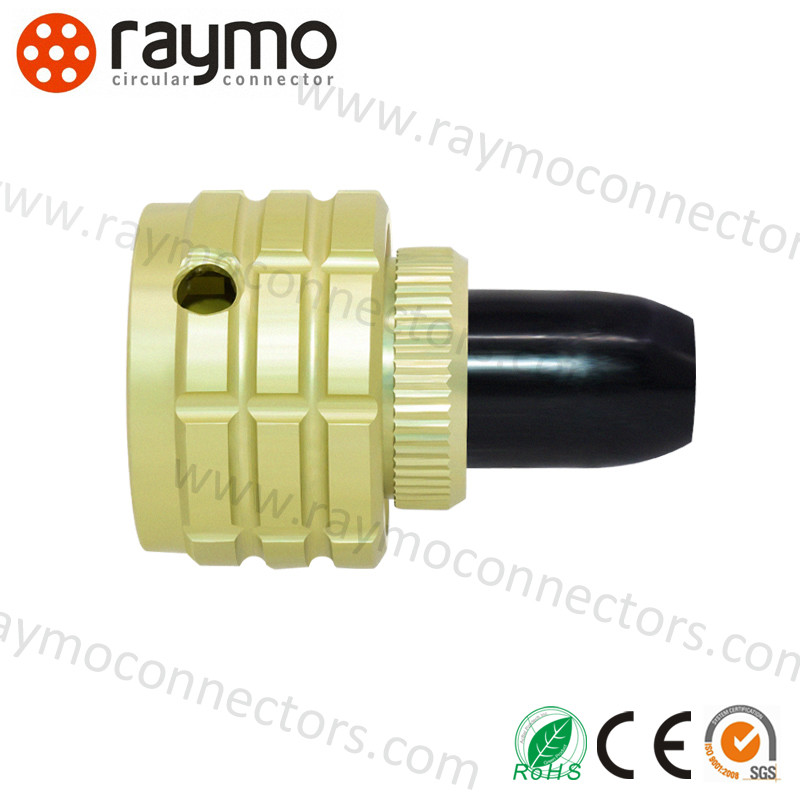

Tipe:2-Dengan sambungan ekor lurus tanpa pelindung
| No. Bagian Rusia |
No. Bagian Cina |
No. Bagian Amphenol |
| ONC-BS-1-4/10-R12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |
