Deskripsi Prct Militer ONC-BS-1(2) KONEKTOR:
ONC-BS-1(2) Konektor listrik melingkar seri OHS, metode koneksi mengadopsi koneksi bayonet, bentuk koneksi ujung bagian kontak dilas, prct memiliki karakteristik koneksi dan pemisahan cepat, ukuran kecil, kepadatan tinggi, ketahanan lingkungan yang baik, keandalan tinggi, soket tanpa sambungan ekor, steker dapat mengambil sambungan ekor plastik lurus, cocok untuk sirkuit DC AC.
Pada saat yang sama, dapat dicocokkan dan dipertukarkan dengan bagian asli dari seri ONC-BS-1(2) Rusia.
Konektor ONC-BS-1(2) dirancang untuk bekerja dalam rangkaian listrik arus searah dan bolak-balik,
termasuk frekuensi tinggi (sering hingga 3 MHz) dan arus impuls.

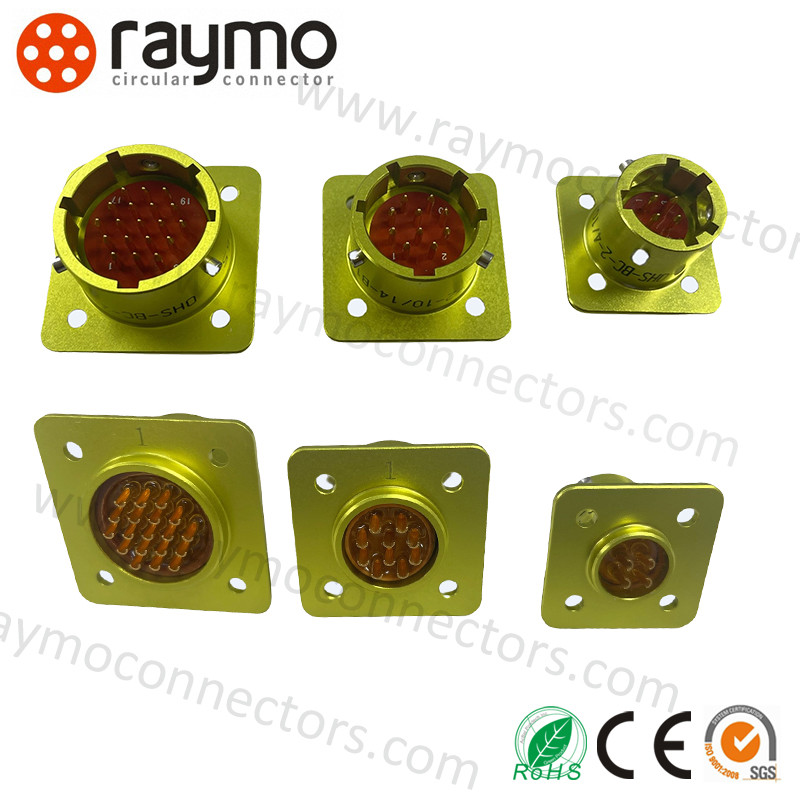

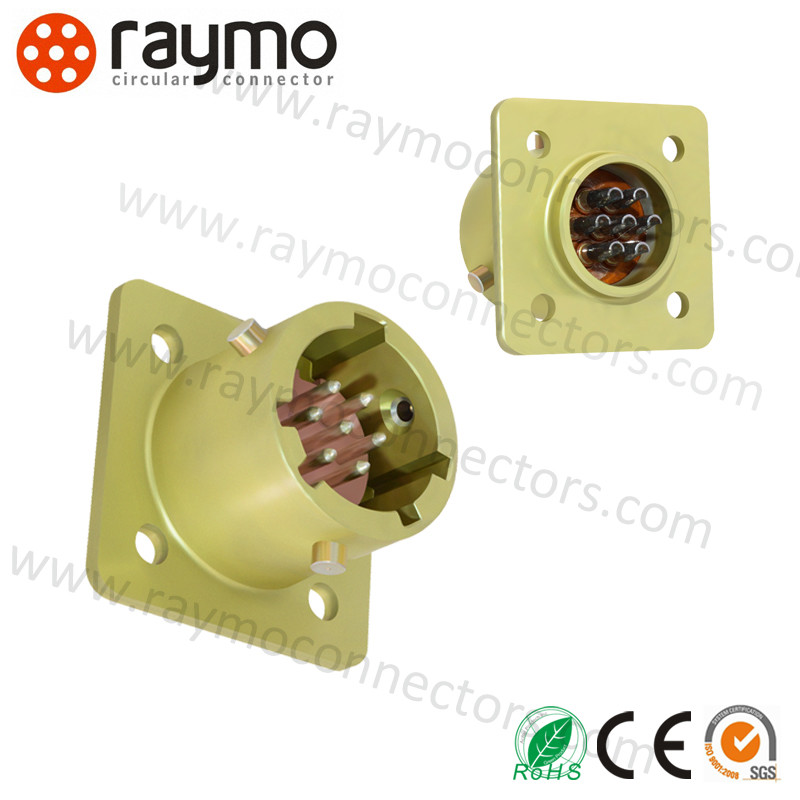

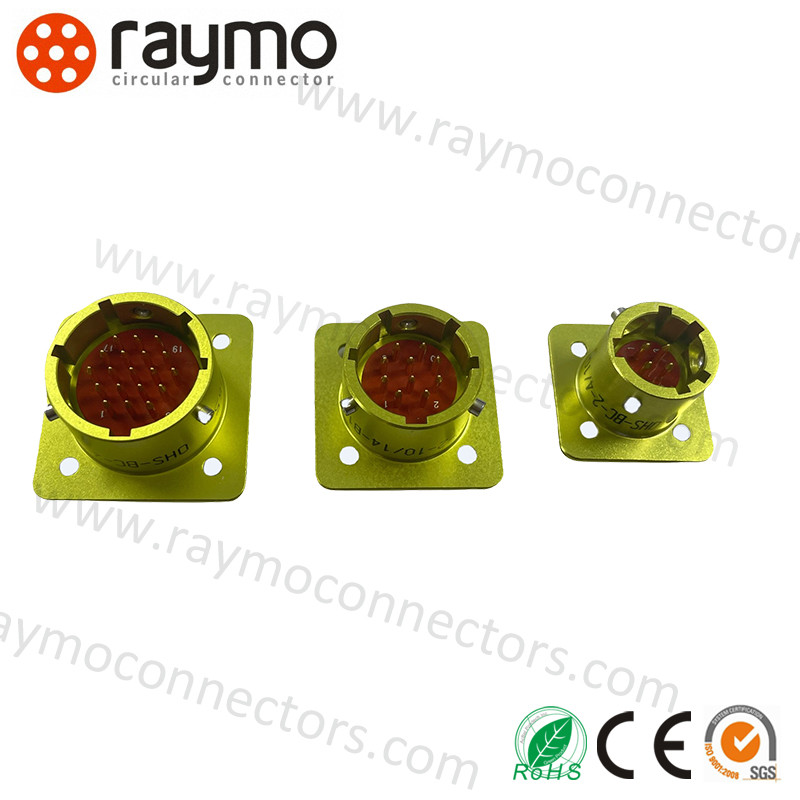

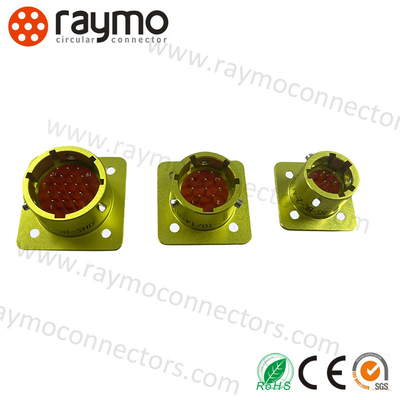

Konektor ONC-BS-1(2) terdiri dari selongsong kedap udara dan soket kabel non-kedap udara
untuk pemasangan volume besar, memiliki polarisasi tubuh yang luas, melindungi
dari gangguan yang tidak diinginkan.
Koneksi konektor - bayonet.
Selongsong dibuat tanpa cangkang, soket dengan cangkang plastik.
Skema penempatan kontak, jumlah dan diameter kontak diberikan dalam tabel 1.
Lapisan kontak dalam konektor: ONC-BS-1 - perak, ONC-BS-2 – emas.
Konektor diproduksi untuk pemasangan internal dalam
sesuai dengan persyaratan teknis BR0.364.030 TU, (lampiran “5”).
MiliterONC-BS-1(2) Fitur KONEKTOR OHS :
- Ukuran Kompak: Ideal untuk aplikasi di mana ruang terbatas.
- Kinerja Tinggi: Mampu menangani laju data dan tingkat daya yang tinggi meskipun ukurannya kecil, membuatnya cocok untuk berbagai aplikasi.
- Konstruksi Tahan Lama: Terbuat dari bahan berkualitas tinggi untuk memastikan masa pakai yang lama, bahkan di lingkungan yang keras.
- Pemasangan Mudah: Memungkinkan pemasangan dan pembongkaran yang cepat dan mudah, menghemat waktu dan tenaga selama perakitan dan pemeliharaan.
Indikator teknis untuk ONC-BS-1(2) KONEKTOR OHS
| Indikator |
Nilai |
| Resistansi Kontak |
≤5mΩ |
| Resistansi Isolasi |
≥1000MΩ (Dalam kondisi normal) |
| Suhu sekitar |
- 60°C~85°C |
| Getaran |
1-5000HZ 20g |
| Dampak |
1000g (sekali); 100g (beberapa kali); |
| Diameter kontak |
Φ1.0mm |
| Masa Pakai Mekanis |
Masukkan dan cabut 250 kali |
| Jam kerja |
5000 jam |
Arus kerja, Tegangan pengoperasian untuk ONC-BS-1(2) KONEKTOR OHS
| Ukuran standar cangkang |
Nomor Kontak |
Arus kerja kontak tunggal (A) |
Total Arus (A) |
Tegangan Pengoperasian (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Deskripsi model untuk ONC-BS-1(2) KONEKTOR OHS
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Melingkar |
Bayonet |
Ultra-kecil |
1 Pelapisan perak, 2 Pelapisan emas |
Nomor kontak / Ukuran standar cangkang |
B - Wadah Persegi (pin), P - Steker melingkar (soket) |
1. Tanpa sambungan ekor 2. Dengan sambungan ekor lurus tanpa pelindung |
Posisi kunci |
Semua cuaca |
Tipe:1-Tanpa sambungan ekor untuk ONC-BS-1(2) KONEKTOR OHS
| No. Bagian Rusia |
No. Bagian China |
No. Bagian Amphenol |
| ONC-BS-1-4/10-B1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-B1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-B1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-B1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-B1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-B1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |

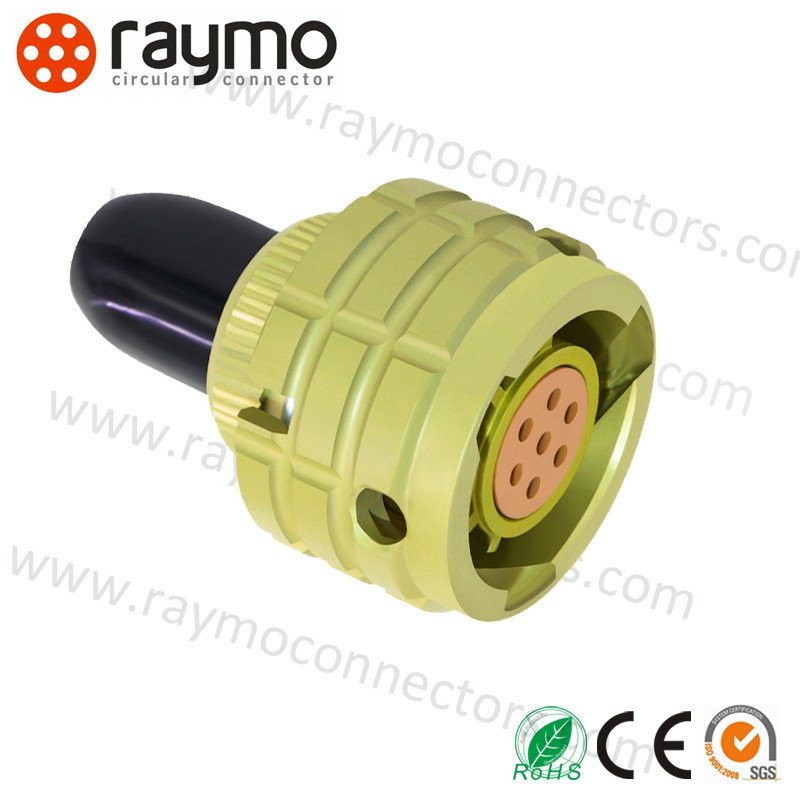

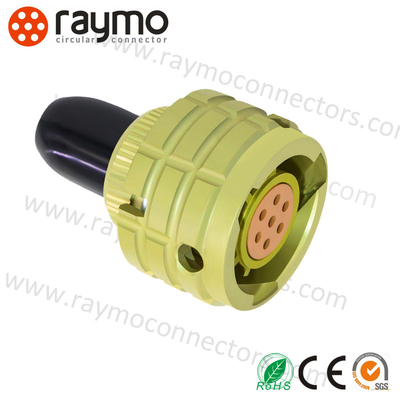

Tipe:2-Dengan sambungan ekor lurus tanpa pelindung untuk ONC-BS-1(2) KONEKTOR OHS
| No. Bagian Rusia |
No. Bagian China |
No. Bagian Amphenol |
| ONC-BS-1-4/10-R12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |
Informasi Perusahaan KONEKTOR Militer ONC-BS
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED sebagai profesional dalam desain dan pembuatan semua jenis konektor dan kabel khusus, telah mengumpulkan pengalaman yang kaya dalam pengembangan dan produksi untuk berbagai jenis kabel dan adaptor konektor terkaitnya. Dengan Kabel Kamera RED/Teradek Bond/ARRI, Kabel Daya Kamera Canon / Sony, Kabel SDI, Kabel USB, Kabel Video, Kabel CCD... Kami menyediakan berbagai layanan OEM/ODM sebagai aplikasi dan persyaratan yang berbeda.
Prct kami banyak digunakan di berbagai lingkungan dan aplikasi yang keras, seperti perangkat kontrol industri, peralatan medis, peralatan pengukuran dan inspeksi, peralatan audio & visual dan militer, dll. Selain itu, ia memiliki kompatibilitas yang sangat baik dengan banyak pemasok terkemuka.
Kami selalu mematuhi semangat inovasi, terus memperkenalkan seri prct baru termasuk M5, M8, M9, M12, M16, M23 dan konektor data lainnya. Dengan sertifikat IP68, ISO9001, Rohs, CE, REACH yang disetujui.
Kustomisasi KONEKTOR Militer ONC-BS:
Konektor Push Pull Melingkar RAYMO LEMO
- Nama Merek: RAYMO
- Nomor Model: Konektor Fischer
- Tempat Asal: CHINA
- Pelapisan Kontak: Emas
- Jenis Kelamin: Pria/Wanita
- Gaya Kopling: Push-Pull
- Konektor Metrik Keras
- Konektor Kabel Listrik
- Konektor Melingkar Industri
Semua konektor dapat disesuaikan sesuai permintaan pelanggan!
