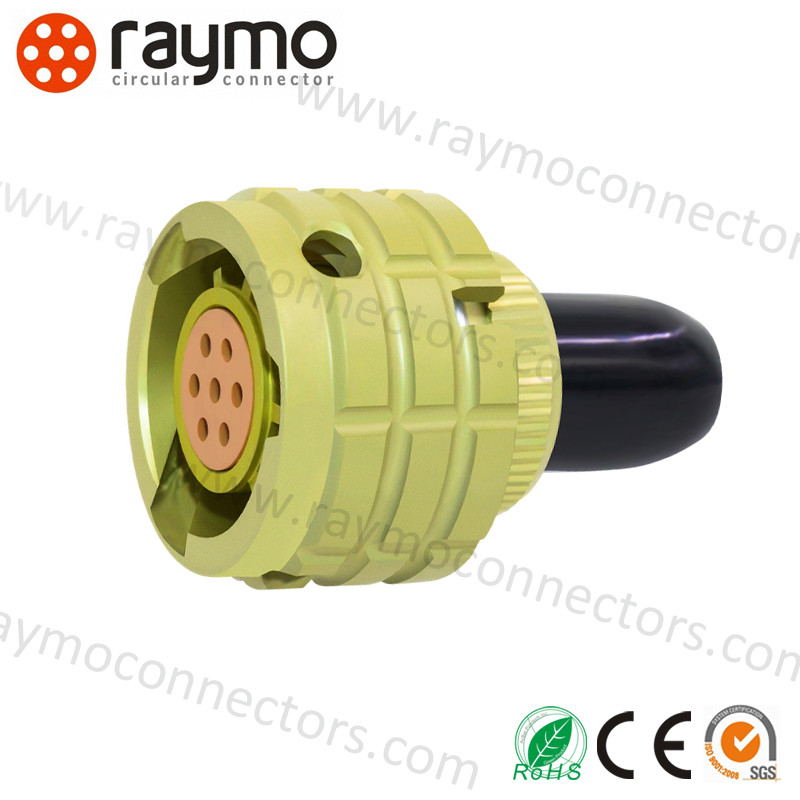

Konektor Ultra-kecil Bayonet Seri OHS-BC-1(2) Ukuran Casing 14 Plug Female 10 Pin-OHS-BC-1-10/14-P1-1-V

Deskripsi Produk IndustriOHS-BC-1(2) KONEKTOR:

OHS-BC-1(2)

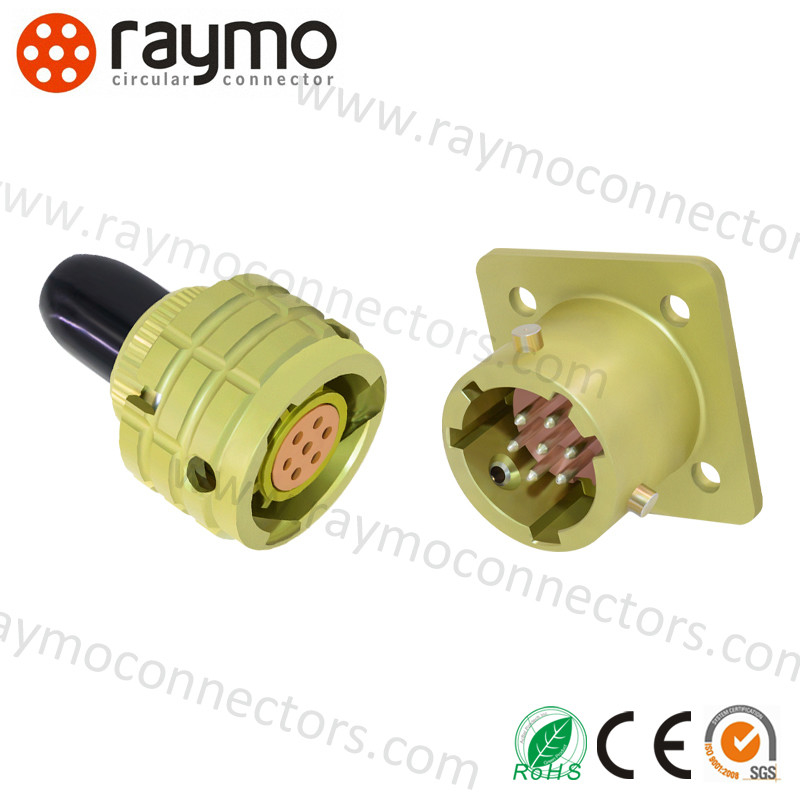

Konektor ultra-kecil bayonet seri OHS terutama mengadopsi teknologi konektor Rusia. Jenis konektor ini banyak digunakan dalam sirkuit DC dan AC dari berbagai instrumen listrik, radio, dan kontrol. Terdiri dari plug dan soket, dengan posisi kunci multi-level untuk pemasangan. Mode kopling konektor adalah tipe bayonet. Soket tidak memiliki pengencang ekor dan plug memiliki pengencang ekor plastik lurus. Pada saat yang sama, dapat dicocokkan dan dipertukarkan dengan suku cadang asli seri OHS-BC-1(2) Rusia.

Konektor OHS-BC-1(2) dirancang untuk bekerja dalam sirkuit listrik arus searah,
arus bolak-balik (seringkali hingga 3 MHz) dan arus impuls.
Konektor OHS-BC-1(2) terdiri dari plug yang disegel secara hermetis dan soket kabel yang tidak disegel untuk pemasangan massal, memiliki polarisasi multi-pin pada badan, yang melindungi
dari penyambungan yang tidak sah.
Kopling konektor adalah tipe bayonet.
Plug dibuat tanpa selubung, soket dengan selubung plastik lurus.
Skema penempatan kontak, jumlah, dan diameter kontak disajikan dalam Tabel 1.
Pelapisan kontak dalam konektor: OHS-BC-1 - perak, OHS-BC-2 - emas.
Konektor yang saya buat untuk pemasangan internal dalam penggunaan iklim sesuai dengan persyaratan teknis BR0.364.030 TU, (penerimaan "5").
JENIS KONEKTOR
Soket

JENIS KONTAK	Jantan
JUMLAH POSISI	10 Pin
UKURAN CASING	14
MATERIAL KONTAK	3
MATERIAL INSULASI	PPS
MATERIAL CASING	Paduan Aluminium Perlakuan Anodisasi Permukaan, Paduan Seng Pelapisan Nikel (Kelas Industri)
UKURAN KONTAK	Φ1.0
ARUS MAKSIMUM PER KONTAK	3.0A
JUMLAH ARUS	30A
TEGANGAN TERUKUR	250V
RESISTANSI KONTAK	≤5MΩ
TERMINASI KONTAK	Solder
JENIS PENGENCANG	Koneksi Bayonet
JUMLAH PENYISIPAN DAN PENGELUARAN	250
SUHU OPERASI	No. Suku Cadang Cina
Foto Produk	Datasheet Produk

Konektor listrik ultra-kecil seri OHS

ОНЦ-БС-1(2) Seri Bayonet Ultra-Small Connector Shell Ukuran 10pin Plug Wanita ОНЦ-БС-1-10/14-Р12-1-В

1. Indikator Teknis	Jumlah kontak
Indikator	Jumlah kontak
Resistansi Kontak	≤5mΩ
Resistansi Isolasi	≥1000MΩ (Dalam kondisi normal)
Suhu Lingkungan	- 60°C~85°C
Getaran	1-5000HZ 20g
Benturan	1000g(sekali);100g(beberapa kali);
Diameter Kontak	Φ1.0mm
Umur Mekanis	Sisipkan dan cabut 250 kali
Jam Kerja	5000 jam
Garansi	15 tahun
2. Arus Kerja, Tegangan Operasi

	Jumlah kontak	Jumlah kontak	Jumlah kontak	Jumlah kontak
Arus kerja kontak tunggal (A)	Total arus(A)	Tegangan operasi(V)	10	4
30	15	250	12	No. Suku Cadang Cina
3.1	22	250	1.8	No. Suku Cadang Cina
3	30	250	18	No. Suku Cadang Cina
2.1	40	250	22	No. Suku Cadang Cina
1.8	60	250	27	No. Suku Cadang Cina
1.5	75	250	No. Suku Cadang Rusia	No. Suku Cadang Cina

OHS-BC-1-4/10-P2-1-V	OHS-BC-1-4/10-P2-1-V
OHS-BC-1-7/12-V1-1-V	OHS-BC-1-7/12-B1-1-V
OHS-BC-1-10/14-V1-1-V	OHS-BC-1-10/14-B1-1-V
OHS-BC-1-19/18-V1-1-V	OHS-BC-1-19/18-B1-1-V
OHS-BC-1-32/22-V1-1-V	OHS-BC-1-32/22-B1-1-V
OHS-BC-1-50/27-V1-1-V	OHS-BC-1-50/27-B1-1-V
No. Suku Cadang Rusia	No. Suku Cadang Cina

OHS-BC-1-4/10-P2-1-V	OHS-BC-1-4/10-P2-1-V
OHS-BC-1-7/12-P2-1-V	OHS-BC-1-7/12-P2-1-V
OHS-BC-1-10/14-P2-1-V	OHS-BC-1-10/14-P2-1-V
OHS-BC-1-19/18-P2-1-V	OHS-BC-1-19/18-P2-1-V
OHS-BC-1-32/22-P2-1-V	OHS-BC-1-32/22-P2-1-V
OHS-BC-1-50/27-P2-1-V	OHS-BC-1-50/27-P2-1-V
FAQ	FAQ Konektor OHS Rusia

Bisakah saya memesan sampel?

Ya, selamat datang pesanan sampel Konektor 2PM Rusia untuk menguji dan memeriksa kualitas.2. Apa syarat pembayaran Anda?
Biasanya, kami menerima T/T, Untuk pesanan reguler, Syarat pembayaran adalah deposit 30%, sisanya dibayar sebelum pengiriman.

3. Berapa waktu tunggu?
Biasanya membutuhkan waktu 10 hari setelah menerima pembayaran di muka.

4.
Apa syarat pengemasan Anda?

Dikemas dalam kantong plastik terlebih dahulu, lalu dalam kotak kecil, akhirnya dalam karton netral besar.5.
Berapa lama masa garansi

Satu tahun setelah pengiriman.

Label:

Tempat asal:	Cina
Nama merek:	RAYMO
Nomor model:	Онц-бс-1 (2)

Kuantitas min Order:	5
Harga:	USD25
Waktu pengiriman:	5-8 minggu
Syarat-syarat pembayaran:	T/t
Menyediakan kemampuan:	2000pcs

	Shenzhen Raymo Electronics Technology Limited
	Lantai 4, No.2 Blvd, Kawasan Industri Shasan, Shajing, Bao'an, Shenzhen, 518104, Tiongkok
