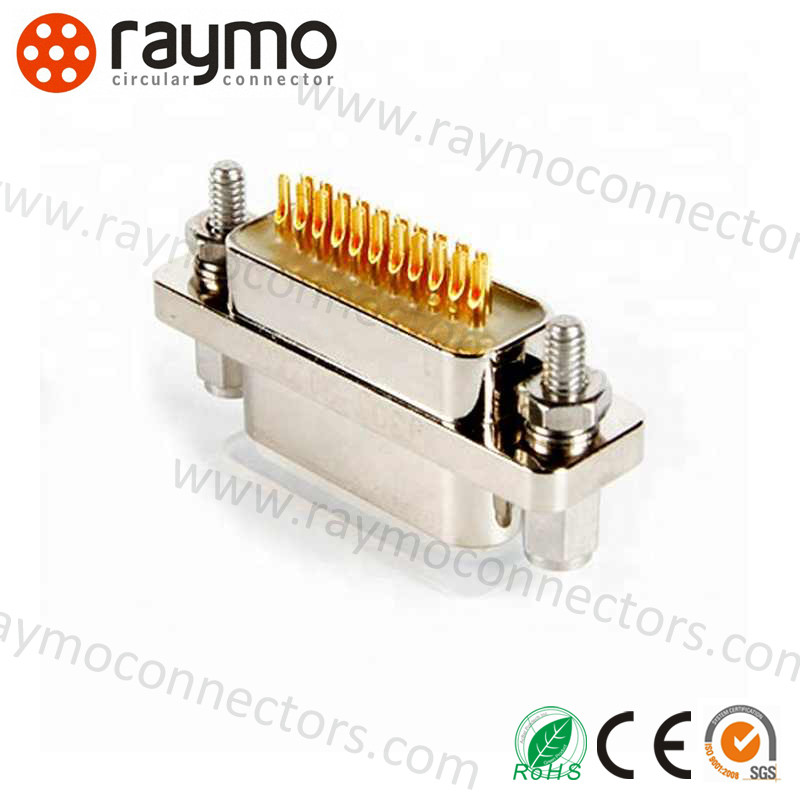

High Performance J30J Miniature Rectangular Elektronik KonektorDpenulisan
Seri Raymo J30J adalah konektor kecil dengan kepadatan tinggi yang digunakan di mana konektor d-sub standar biasanya digunakan, tetapi ukuran dan beratnya menjadi perhatian.
Ini setara dengan konektor micro-D seri MDM MIL-DTL-83513 ITT Cannon.
High Performance J30J Miniature Rectangular Elektronik KonektorFitur utama:
-
Seri ini setara dengan seri MDM AS;
-

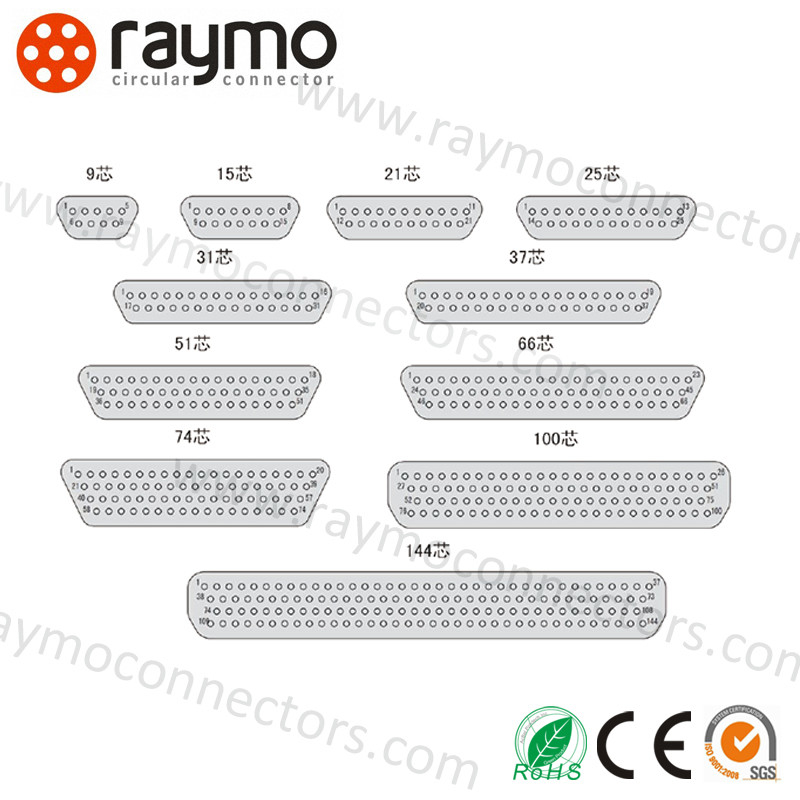

Sembilan jenis:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Luas bagian kawat yang dipasangkan: 0,115 mm2;
-
Seri ini menggunakan pin fleksibel dengan kepadatan tinggi;
-
Memenuhi persyaratan GJB2446 ¢ Spesifikasi umum konektor listrik persegi panjang miniatur yang terpolarisasi, ¢ (setara dengan MIL-C-83513);
High Performance J30J Miniature Rectangular Elektronik KonektorParameter
|
Kategori
|
Konektor mikro-D seri ITT Cannon MDM
|
|
Nomor bagian
|
J30J-9TJ
|
|
Jenis konektor
|
Plug
|
|
Orientasi
|
Flange persegi hermetik
|
|
Jenis kontak
|
Pin pria
|
|
Jumlah Posisi
|
9
|
|
Tipe pemasangan
|
Panel Mount
|
|
Penghentian Kontak
|
Solder
|
|
Peringkat Perlindungan
|
IP67
|
High Performance J30J Miniature Rectangular Elektronik KonektorKinerja teknis
|
Tegangan Uji
|
Tingkat 600 VAC a t son
150 Vac pada ketinggian 70.000 kaki (23410 meter)
|
|
Peringkat Saat Ini
|
3 Ampo
|
|
Resistensi kontak
|
¥8 milliohm maksimal pada 3 ampere
10 millionohns maksimum pada 1 milliampere:ML-STD-202 Metode 307
|
|
Resistensi Isolasi
|
Minimal 5000 megaohm pada 500 Vdo
|
|
Permeabilitas Magnetik
|
2.0μ ((konektor kurang perangkat keras)
|
|
Vakuum termal
|
per NASA SP-R-0022 (hanya kelas ruang angkasa)
|
|
Kehidupan Perkawinan
|
500 siklus minimum
|
|
Semprotan garam
|
48 jam ML-STD-1344 Metode 1001 Kondisi B
|
High Performance J30J Miniature Rectangular Elektronik Konektorgambar
High Performance J30J Miniature Rectangular Elektronik KonektorAplikasi
Portofolio yang luas ini memungkinkan Anda memilih konfigurasi konektor yang ideal untuk memenuhi hampir semua kebutuhan spesifik di sebagian besar pasar termasuk perangkat medis, instrumen pengujian dan pengukuran,mesin, siaran video audio, telekomunikasi dan militer
Tentang SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Sebagai seorang profesional dalam merancang dan memproduksi semua jenis konektor dan kabel khusus,telah mengumpulkan pengalaman yang kaya dalam pengembangan dan produksi untuk jenis kabel dan adaptor konektor terkaitDengan kabel kamera RED/Teradek Bond/ARRI, kabel listrik kamera Canon/Sony, kabel SDI, kabel USB, kabel video, kabel CCD...
Kami menyediakan layanan OEM / ODM yang berbeda melayani aplikasi dan persyaratan yang berbeda.
Praktek kami banyak digunakan dalam jenis lingkungan yang keras dan aplikasi, seperti perangkat kontrol industri, peralatan medis, peralatan pengukuran dan inspeksi, peralatan audio & visual dan militer,dll.
Selain itu, ia memiliki kompatibilitas yang sangat baik dengan banyak pemasok terkemuka.
Kami selalu berpegang pada semangat inovasi, terus masuk ke seri produk baru termasuk M5, M8, M9, M12, M16, M23 dan konektor data lainnya. Dengan sertifikat IP68, ISO9001, Rohs, CE, REACH disetujui.
Pelayanan Kami
Kualitas Tinggi: Mesin CNC, insinyur profesional, pekerja terampil, QC bertanggung jawab memastikan produk berkualitas tinggi kami;
OEM & ODM: Layanan OEM & ODM disambut;
Kebijakan sampel: sampel gratis & pesanan sampel diterima;
Pengiriman cepat: 3 ~ 5 hari kerja setelah menerima pembayaran untuk konektor normal;
Jawaban cepat: dalam waktu 24 jam untuk pertanyaan Anda dan pertanyaan lainnya;
Layanan purna jual: Ikuti pengiriman Anda. Memberikan solusi profesional untuk pertanyaan Anda.
