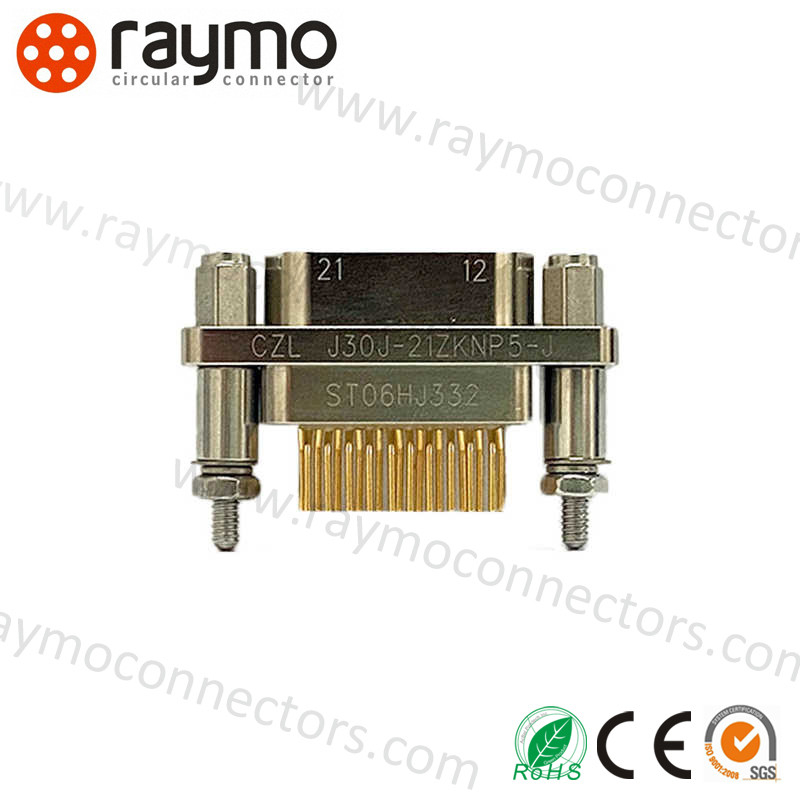

High Performance Waterproof J30J Series Micro-D MIL-Spec Konektor Dpenulisan
Seri Raymo J30J adalah konektor kecil dengan kepadatan tinggi yang digunakan di mana konektor d-sub standar biasanya digunakan, tetapi ukuran dan beratnya menjadi perhatian.
Ini setara dengan konektor micro-D seri MDM MIL-DTL-83513 ITT Cannon.
High Performance Waterproof J30J Series Micro-D MIL-Spec KonektorFitur utama:
-
Seri ini setara dengan seri MDM AS;
-

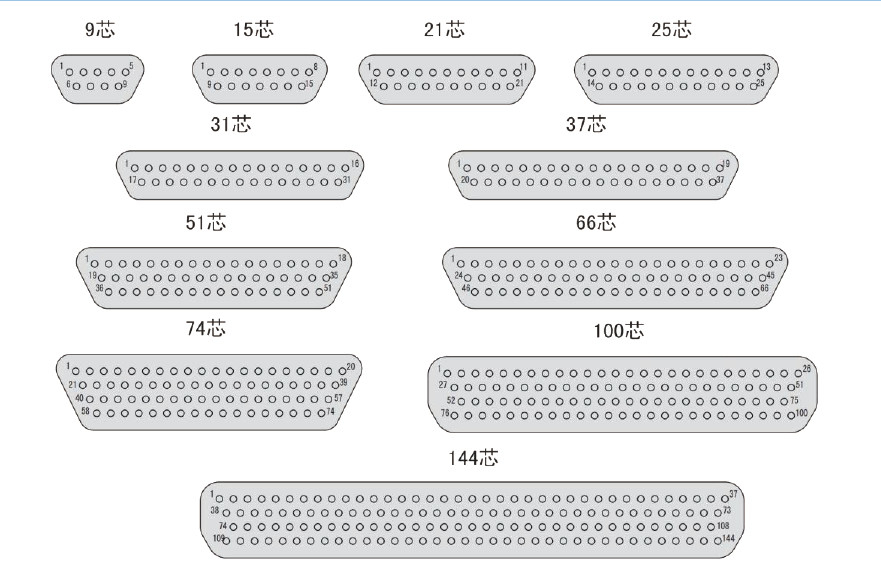

Sembilan jenis:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Luas bagian kawat yang dipasangkan: 0,115 mm2;
-
Seri ini menggunakan pin fleksibel dengan kepadatan tinggi;
-
Memenuhi persyaratan GJB2446 ¢ Spesifikasi umum konektor listrik persegi panjang miniatur yang terpolarisasi, ¢ (setara dengan MIL-C-83513);
High Performance Waterproof J30J Series Micro-D MIL-Spec KonektorParameter
|
Kategori
|
Konektor mikro-D seri ITT Cannon MDM
|
|
Nomor bagian
|
J30J-15TJ
|
|
Jenis konektor
|
Plug
|
|
Orientasi
|
Flange persegi hermetik
|
|
Jenis kontak
|
Pin pria
|
|
Jumlah Posisi
|
15
|
|
Tipe pemasangan
|
Panel Mount
|
|
Penghentian Kontak
|
Solder
|
|
Peringkat Perlindungan
|
IP67
|
High Performance Waterproof J30J Series Micro-D MIL-Spec KonektorKinerja teknis
|
Tegangan Uji
|
Tingkat 600 VAC a t son
150 Vac pada ketinggian 70.000 kaki (23410 meter)
|
|
Peringkat Saat Ini
|
3 Ampo
|
|
Resistensi kontak
|
¥8 milliohm maksimal pada 3 ampere
10 millionohns maksimum pada 1 milliampere:ML-STD-202 Metode 307
|
|
Resistensi Isolasi
|
Minimal 5000 megaohm pada 500 Vdo
|
|
Permeabilitas Magnetik
|
2.0μ ((konektor kurang perangkat keras)
|
|
Vakuum termal
|
per NASA SP-R-0022 (hanya kelas ruang angkasa)
|
|
Kehidupan Perkawinan
|
500 siklus minimum
|
|
Semprotan garam
|
48 jam ML-STD-1344 Metode 1001 Kondisi B
|
High Performance Waterproof J30J Series Micro-D MIL-Spec Konektorgambar
High Performance Waterproof J30J Series Micro-D MIL-Spec KonektorAplikasi
* Avionics, radar
* Rudal dan sistem panduan
* Sistem telekomunikasi
* Sistem navigasi
* Pusat Penelitian
