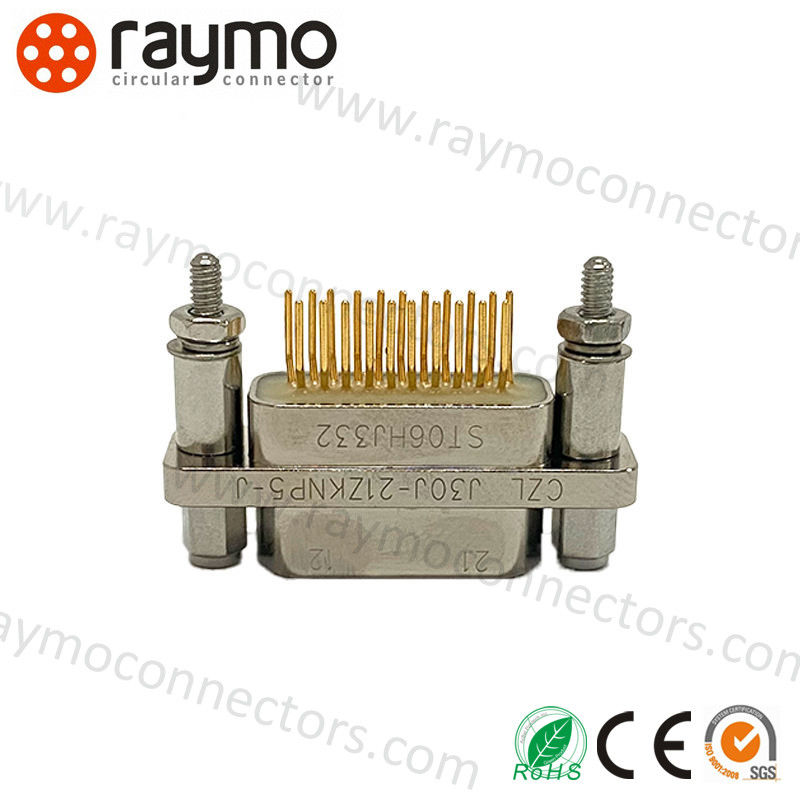

Konektor Daya Tahan Air Area Penampang Kawat 0.1-15 Mm2 MIL-Spec Micro-D Seri J30J Deskripsi
Seri Raymo J30J adalah konektor kecil berdensitas tinggi yang digunakan di mana konektor d-sub standar biasanya digunakan, tetapi ukuran dan berat menjadi perhatian.
Ini setara dengan konektor micro-D MIL-DTL-83513 seri MDM ITT Cannon.
Konektor Daya Tahan Air Area Penampang Kawat 0.1-15 Mm2 MIL-Spec Micro-D Seri J30Jfitur utama:
-
Seri ini setara dengan seri MDM AS;
-

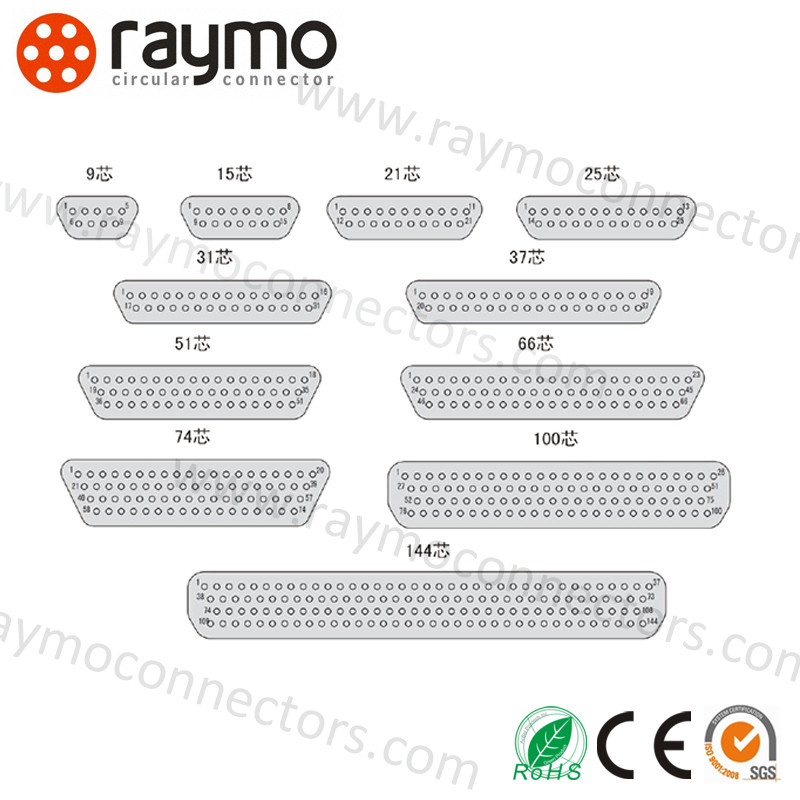

Sembilan jenis: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Area penampang kawat yang dipasangkan: 0.1～15 mm2;
-
Seri ini menggunakan pin fleksibel berdensitas tinggi;
-
Seri ini sesuai dengan spesifikasi berikut:
Q/Ln.J6-69-92 Kondisi Teknis Konektor Elektronik Persegi Panjang Miniatur Seri J30.
Konektor Daya Tahan Air Area Penampang Kawat 0.1-15 Mm2 MIL-Spec Micro-D Seri J30J Parameter
|
Kategori
|
Konektor micro-D seri ITT Cannon MDM
|
|
Nomor bagian
|
J30J-21TJ
|
|
Jenis Konektor
|
Steker
|
|
Orientasi
|
Flensa Persegi Hermetis
|
|
Jenis Kontak
|
Pin Pria
|
|
Jumlah Posisi
|
21
|
|
Jenis Pemasangan
|
Pemasangan Panel
|
|
Terminasi Kontak
|
Solder
|
|
Peringkat Perlindungan
|
IP67
|
Konektor Daya Tahan Air Area Penampang Kawat 0.1-15 Mm2 MIL-Spec Micro-D Seri J30J kinerja teknis
|
Tegangan Uji
|
600 Vac pada tingkat son
150 Vac pada 70.000 kaki (23410 meter)
|
|
Peringkat Arus
|
3 Ampo
|
|
Resistansi Kontak
|
’8 milliohm maksimum pada 3 amp
10 milliohm maksimum pada 1 miliamp: ML-STD-202 Metode 307
|
|
Resistansi Isolasi
|
5000 megaohm minimum pada 500 Vdo
|
|
Permeabilitas Magnetik
|
2.0μ(konektor tanpa perangkat keras)
|
|
Vakum Termal
|
per NASA SP-R-0022 (hanya kelas luar angkasa)
|
|
Masa Pakai Kawin
|
500 siklus minimum
|
|
Semprotan Garam
|
48 jam ML-STD-1344 Metode 1001 Kondisi B
|
Konektor Daya Tahan Air Area Penampang Kawat 0.1-15 Mm2 MIL-Spec Micro-D Seri J30J gambar
Konektor Daya Tahan Air Area Penampang Kawat 0.1-15 Mm2 MIL-Spec Micro-D Seri J30J Aplikasi
* Avionik, radar
* Sistem rudal dan panduan
* Peralatan Medis
* Peralatan Uji Genggam
*Satelit
* Robotika
*Peralatan Geofisika
Tentang SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Sebagai seorang profesional dalam desain dan pembuatan semua jenis konektor dan kabel khusus, telah mengumpulkan pengalaman yang kaya dalam pengembangan dan produksi untuk berbagai jenis kabel dan adaptor konektor terkaitnya. Dengan Kabel Kamera RED/Teradek Bond/ARRI, Kabel Daya Kamera Canon / Sony, Kabel SDI, Kabel USB, Kabel Video, Kabel CCD...
Produk kami banyak digunakan di berbagai lingkungan dan aplikasi yang keras, seperti perangkat kontrol industri, peralatan medis, peralatan pengukuran dan inspeksi, peralatan audio & visual dan militer, dll.
Layanan Kami
Kualitas Tinggi: Mesin CNC, insinyur profesional, pekerja terampil, QC yang bertanggung jawab memastikan produk berkualitas tinggi kami;
OEM & ODM: Layanan OEM & ODM dipersilakan;
Kebijakan sampel: Sampel gratis & pesanan sampel diterima;
Pengiriman cepat: 3~5 hari kerja setelah menerima pembayaran untuk konektor normal;
Respons Cepat: dalam waktu 24 jam untuk pertanyaan Anda dan pertanyaan lainnya;
Layanan Purna Jual: Lacak pengiriman Anda. Berikan solusi profesional untuk pertanyaan Anda.
