J30J-31TJ 31 Pin Konektor Miniatur Seri J30J Micro-D MIL-DTL-83513 Deskripsi
Seri Raymo J30J direkayasa dengan cangkang aluminium yang kuat namun ringan dan sistem kontak pin putar relabill y tinggi dengan Pos-Aine Aignment.
Ini setara dengan konektor micro-D seri ITT Cannon MDM MIL-DTL-83513.
J30J-31TJ 31 Pin Konektor Miniatur Seri J30J Micro-D MIL-DTL-83513 fitur utama:
-
Seri ini setara dengan seri MDM AS;
-
Sembilan jenis: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Area penampang kawat yang dipasangkan: 0,1～15 mm2;
-
Seri ini menggunakan pin fleksibel berkepadatan tinggi;
-
Rakitan pengunci ditawarkan dengan konektor sesuai pesanan Anda. Anda harus memberi saya informasi dalam dokumen, jika Anda tidak memerlukan rakitan pengunci.
J30J-31TJ 31 Pin Konektor Miniatur Seri J30J Micro-D MIL-DTL-83513 Parameter
|
Kategori
|
Konektor micro-D seri ITT Cannon MDM
|
|
Nomor bagian
|
J30J-31TJ
|
|
Jenis Konektor
|
Steker
|
|
Orientasi
|
Flensa Persegi Hermetis
|
|
Jenis Kontak
|
Pin Pria
|
|
Jumlah Posisi
|
25
|
|
Jenis Pemasangan
|
Pemasangan Panel
|
|
Pengakhiran Kontak
|
Solder
|
|
Peringkat Perlindungan
|
IP67
|
J30J-31TJ 31 Pin Konektor Miniatur Seri J30J Micro-D MIL-DTL-83513 kinerja teknis
|
Tegangan Uji
|
600 Vac pada tingkat son
150 Vac pada 70.000 kaki (23410 meter)
|
|
Peringkat Arus
|
3 Ampo
|
|
Resistansi Kontak
|
’8 milliohms maksimum pada 3 amp
10 milliohms maksimum pada 1 miliamp: ML-STD-202 Metode 307
|
|
Resistansi Isolasi
|
5000 megaohms minimum pada 500 Vdo
|
|
Permeabilitas Magnetik
|
2.0μ(konektor tanpa perangkat keras)
|
|
Vakum Termal
|
per NASA SP-R-0022 (hanya kelas luar angkasa)
|
|
Masa Pakai Kawin
|
500 siklus minimum
|
|
Semprotan Garam
|
48 jam ML-STD-1344 Metode 1001 Kondisi B
|

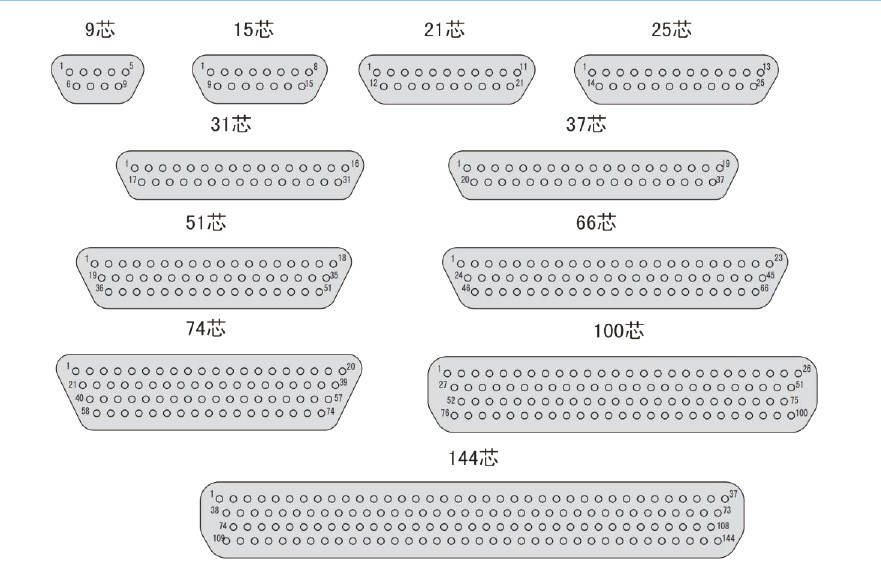

J30J-31TJ 31 Pin Konektor Miniatur Seri J30J Micro-D MIL-DTL-83513 gambar
J30J-31TJ 31 Pin Konektor Miniatur Seri J30J Micro-D MIL-DTL-83513 Aplikasi
* Sistem navigasi
* Pusat penelitian
* Peralatan Medis
* Peralatan Uji Genggam
* Satelit
* Robotika
* Peralatan Geofisika
* Pemindai Kode Batang
