Seri J30J Konektor Persegi Panjang
DAPAT DIHUBUNGKAN DENGAN SERI MDM /MIL-DTL-83513 /Glenair Mwdm /KONEKTOR Amphenol Seri 100

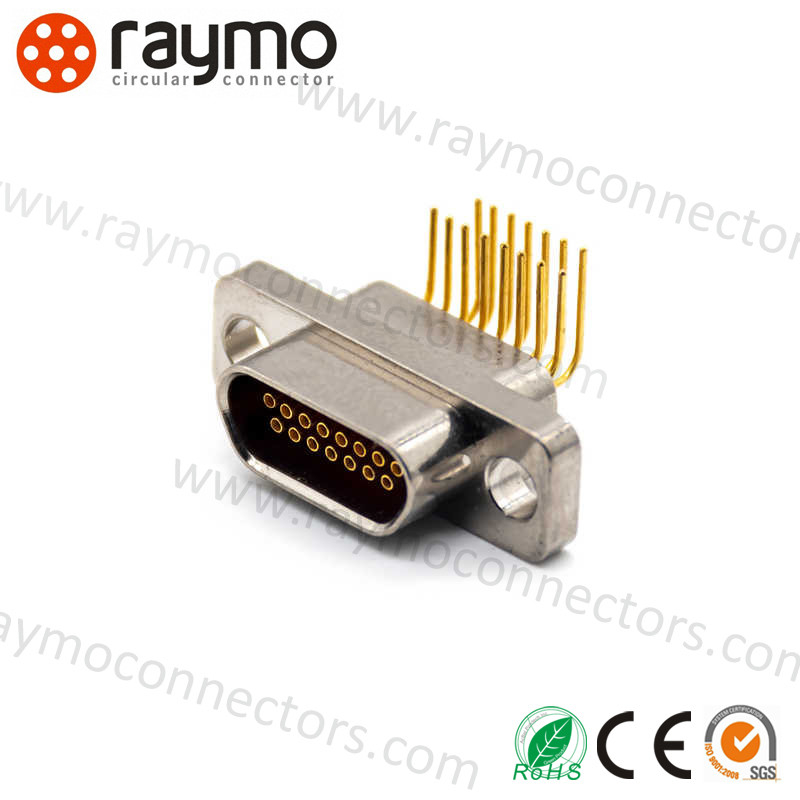

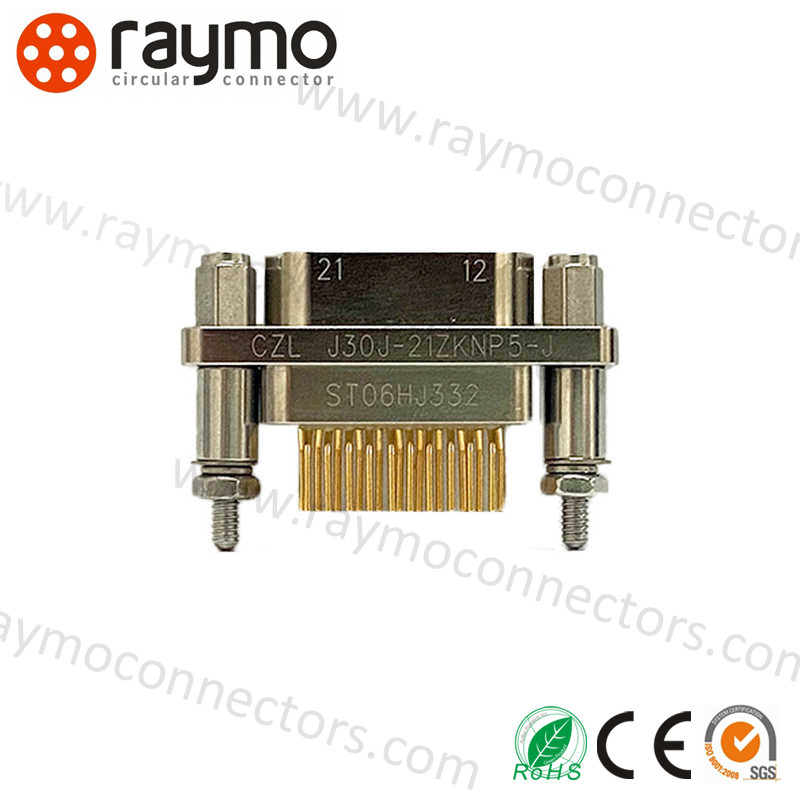

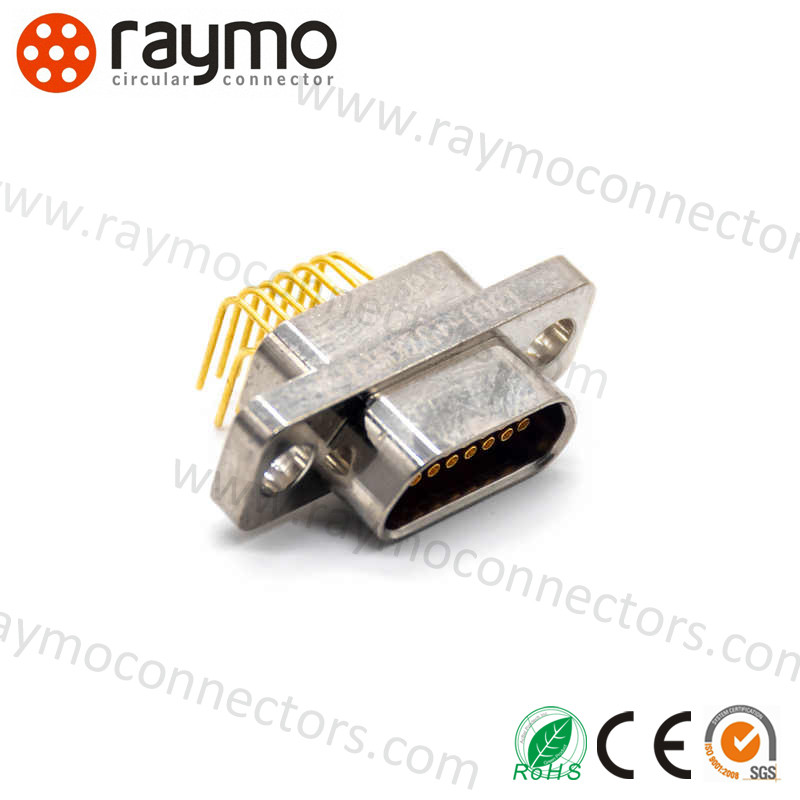

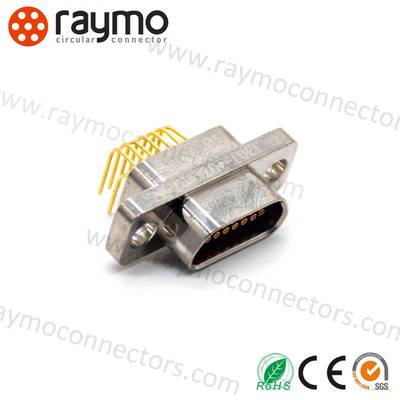

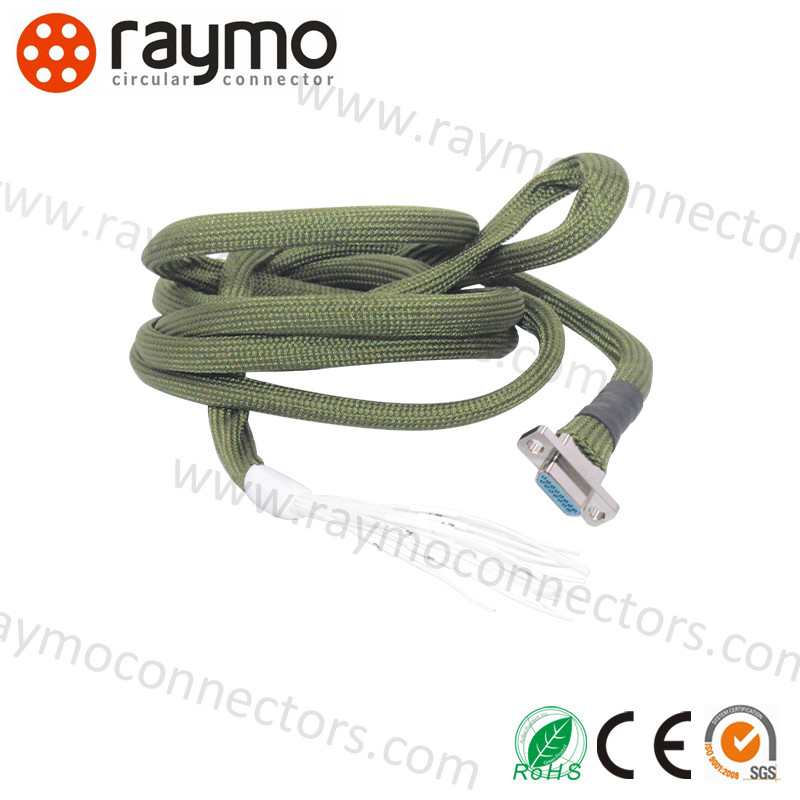

Seri J30J, (sebelumnya MIL-C-83513) menjelaskan cangkang terpolarisasi, mikro-miniatur, konektor listrik persegi panjang dengan kontak solder atau crimp yang tidak dapat dilepas. Menampilkan kemampuan arus tinggi, resistansi kontak rendah, kekuatan dielektrik tinggi, dan ketahanan yang sangat baik terhadap guncangan dan getaran, sekaligus menawarkan kepadatan pin tinggi, ukuran kecil, dan badan ringan, konektor MIL DTL 83513 memenuhi persyaratan berat dari berbagai aplikasi dan lingkungan yang keras, yang secara mekanis kuat dan tahan lama. Konektor ini sering disebut sebagai sistem konektor Micro-D, yang dapat diterapkan pada banyak sistem termasuk avionik dirgantara, radar, sistem teknologi tentara canggih, Sistem Penentuan Posisi Global, perangkat medis, dan alat pengeboran lubang bawah, dll., di mana berat, miniaturisasi, atau integritas transmisi sinyal adalah yang terpenting.
Karakteristik dan fitur Konektor Persegi Panjang seri J30J
1 .Sesuai dengan produk seri MDM Amerika；
2.NO. kontak: 9,15,21,25,31,37,51,66,69,74,100,144 inti；
3.pin putar, kepadatan kontak tinggi； Luas penampang inti kawat 0,035mm2～0,2mm2, sarankan untuk memilih 0,1mm2～0,15mm2； Bagian pengunci dari produk seri ini dirakit dan dipasok bersama dengan produk sesuai dengan persyaratan pesanan. Harap tunjukkan dalam kontrak
4..Kinerja produk memenuhi permintaan standar perusahaan eksekutif GJB2446 (setara dengan MIL—C-83513):Q/FY QJ0001-2010
|
Suhu lingkungan
|
-55～+125℃
|
Resistansi kontak
|
≤10mΩ
|
|
Kelembaban relatif
|
+40℃ hingga 95%
|
Tahan isolasi
|
≥5000MΩ
|
|
getaran
|
10～2000Hz 196m/s2
|
Tegangan tahan dielektrik
|
|
|
guncangan
|
735m/s²
|
Masa Pakai Mekanis
|
500 kali
|
|
total percepatan RMS
|
23.1G
|
Waktu jeda instan
|
≤1μs
|
|
peringkat arus
|
3A
|
|
|
Penomoran bagian Konektor Persegi Panjang seri J30J
| |
J30J |
X |
-15 |
ZK |
X |
P |
- G |
AD |
| Kode utama: |
J30J |
|
|
|
|
|
|
|
| Seri J30J |
| Variasi: |
|
|
|
|
|
|
|
|
| Tidak ada penentu-tipe dasar, |
| C- Bahan luar adalah tembaga fosfor timah dan pelapisan nikel, |
| D- Lubang pemasangan diubah untuk M2-6H, |
| M- Disegel dengan lem |
| Jumlah kontak: |
|
|
15 |
|
|
|
|
|
| 9, 15, 21, 25, 31, 37, 51, 74, 100 |
| Jenis konektor dan kontak: |
|
|
|
ZK |
|
|
|
|
| TJ- steker dengan pin, |
| ZK- Wadah dengan soket, |
| TJ/ZK adalah kombinasi fiksasi |
| Jenis terminal kontak: |
|
|
|
|
|
|
|
|
| Null-Crimp, |
| S-Solder, |
| N-PCB penyisipan lurus, |
| W-PCB penyisipan sudut kanan |
| Jenis sub-rakitan pengunci: |
|
|
|
|
|
P |
|
|
| Periksa Lebih Detail di Sub-rakitan Pengunci J30J |
| Penyelesaian: |
|
|
|
|
|
|
- G |
|
| Null- Cangkang dilapisi dengan nikel, |
| G- Cangkang dilapisi dengan kadmium |
| Jenis yang ditingkatkan: |
|
|
|
|
|
|
|
A |
| A- Cangkang dengan klip kabel pelindung kepang, |
| C- Cocok untuk kontak dan kawat adalah sudut kanan, |
| D- Ada alur tahan putaran di terminal antarmuka dari flensa cangkang wadah, |
| AD- Kombinasi variasi A dan D, |
| J- Kisi PCB adalah 1,27×2,54 (baris*garis), |
| Q- Flensa cangkang diperlebar. |
| Seri Umum J30J |
| Seri Crimp J30J |
Seri Solder S J30J |
Seri PCB Penyisipan Lurus N J30J |
Seri PCB Penyisipan Lurus N-J J30J |
Seri PCB Penyisipan 90° W J30J |
Seri PCB Penyisipan 90° W-J J30J |
| |
|
|
|
|
|
| dengan kontak crimp |
dengan kontak solder |
dengan kisi 2.54X2.54 |
dengan kisi 1.27X2.54 (baris x garis) |
dengan kisi 2.54X2. 54 |
dengan kisi 1.27X2. 54 (baris X garis) |
Perusahaan Konektor Persegi Panjang seri J30J
